平行式單閘板閘閥:參數二

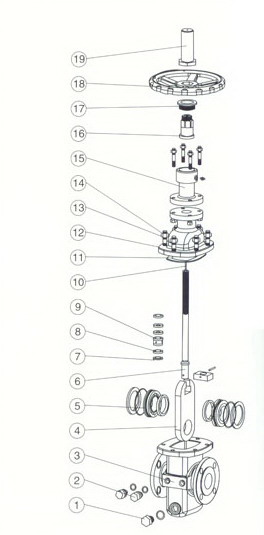

材料明細表

序號	零件名稱	普通型		抗硫型
序號	零件名稱	GB	ASTM	GB	ASTM
1	排污堵頭	2Cr13	A276 420	1Cr18Ni9	A276-304
2	注脂接頭	25	A105	25	A105
3	閥體	WCB	A216-WCB	WCB	A216-WCB
4	閘板	1Cr13	A182+F6a	1Cr18Ni9	A162 F304
5	閥座	25+F4+NBR	A105+F4+NBR	1Cr18Ni9+F4+FPM	AI89-F304+F4+FPM
6	閥桿	2Cr13	A276-410	1Cr18Ni9	A276-304
7	下填料	F4	F4	F4	F4
8	隔環	2Crl 3	A275-420	2Cr13	A276-420
9	上填料	F4	F4	F4	F4
10	指示針	2Cr13	A276-420	2Cr13	A276-420
11	密封墊片	柔性石墨+不銹鋼
12	閥蓋	WCB	A216-WCB	WCB	A216-WCB
13	雙頭螺柱	35CrMoA	A193-B7	35CrMoA	A193-B7
14	六角螺母	35	A194-2H	35	A194 2H
15	支架	WCB	A216-WCB	WCB	A216-WCB
16	閥桿螺母	ZQAI9-4	B148 C95600	ZQAI9-4	B148 C95600
17	壓蓋	25	Al08 1020	25	A105 1020
18	手輪	QT400 17	A197	QT400-17	A197
19	指示罩	25	A108 1020	25	A105 1020

技術性能規范

設計依據

GB

APl

設計標準

JB/T5298

API6D

壓力溫度等級

GB/T12221

ASME B16.34

結構長度

GB/T12221, JB/T5295, GB/T15188.1

API6D

法蘭型式尺寸

GB/T9113, JB/T79

ASME B16.5, ASME B16.47

對焊端連接

GB/T12224

ASME B16.25

檢驗與試驗

JB/T9092

API6D

公稱壓力

PN1.6

PN2.5

PN4.0

PNT,4

PN10.0

PN16.0

0L150

CL300

CL400

CL6O0

CL900

試驗壓力（MPa）

殼體試驗

2,4

3.75

6.0

9.6

15.0

24.0

2.93

7.58

10.0

15.0

22.4

高壓密封

1.76

2.75

4.4

7.04

11.0

17.6

2.07

5.52

7.31

11.03

16.54

低壓密封

0.6

適用溫度

-196℃~~550℃(不同的工況溫度選用不同材質)

適用介質

普通型

石油、天然氣、成品油等。

抗硫型

含H2S, CO的天然氣、石油等
