平行式單閘板閘閥:參數(shù)八

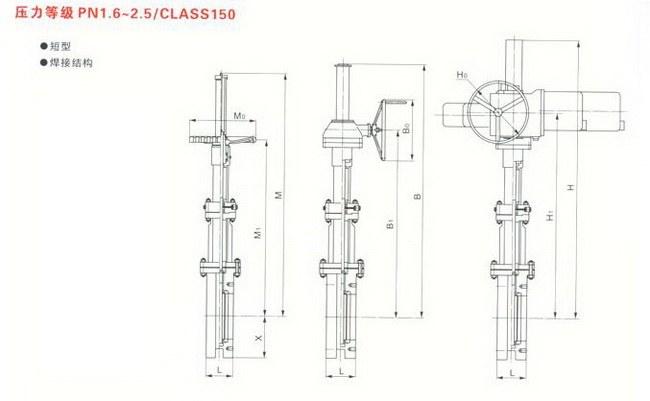

主要外形尺寸和重量 PN1.6、2.5 CLASS150

規(guī)格		L(RF)	手動			齒輪傳動			電動*			X	重量**(kg)	扭矩(N.m)
mm	in		M	MI	Mo	B	B1	Bo	H	H1	Ho
100	4	150	700	535	350	-	-	-	960	795	508	110	16	46
150	6	150	910	685	350	-	-	-	1170	945	506	145	32	60
200	6	180	1095	815	350	1235	900	305	1355	1075	508	170	37	110
250	10	180	1370	965	450	1510	1050	305	1630	1095	305	210	76	162
300	12	200	1470	1100	500	1610	1185	305	1730	1230	305	240	105	292
350	14	206	1730	1250	600	1890	1345	498	2020	1417	305	265	150	310
400	16	218	1870	1375	850	2030	1470	459	2160	1532	305	890	288	440
450	18	28	2185	1485	700	2415	1625	459	250	1651	305	325	328	560
800	20	229	2335	1575	800	2569	1715	456	2650	1741	305	360	425	700
600	24	248	2815	1999	1000	3045	2135	498	3130	2161	457	425	491	1010
700	26	265	-	-	-	-	-	-	3660	2470	457	455	-	1560
800	32	286	-	-	-	-	-	-	4139	2933	610	505	-	2150
900	36	286	-	-	-	-	-	-	4509	3260	610	945	-	2910
1000	40	324	-	-	-	-	-	-	8140	3645	610	610	-	3920

注：*電動裝置可根據(jù)客戶需要選型
**表中所列重量為光桿、無導流孔型重量，不包含驅動裝置。
